Гелиосистема 500 литров для ГВС и отопления, Новополье.

Интеграция солнечной гелиосистемы в существующую систему отопления и ГВС на двух газовых котлах Ariston.

Инженерами компании был разработан проект внедрения солнечных коллекторов для замещения использования горючего топлива для подогрева воды и поддержания системы отопления теплые полы и радиаторные батареи.

Контур горячего водоснабжения подключен на бак косвенного нагрева 150 литров с 1 теплообменником (который подключен на газовые котлы).

Идея интеграции солнечной гелиосисемы под ключ заключалась прежде всего в сокращении расхода газа. Нам удалось добиться работы газовых котлов в режиме ожидания, при понижении температуры в буферной емкости до 35 градусов газовые котлы перейдут в режим нагрева. Начиная с весны до осени гелиосистема 100 % покрывает потребность в ГВС и отоплении, в зимнее время газовые котлы работают в режиме догрева буферной ёмкости.

Перечень установленного оборудования:

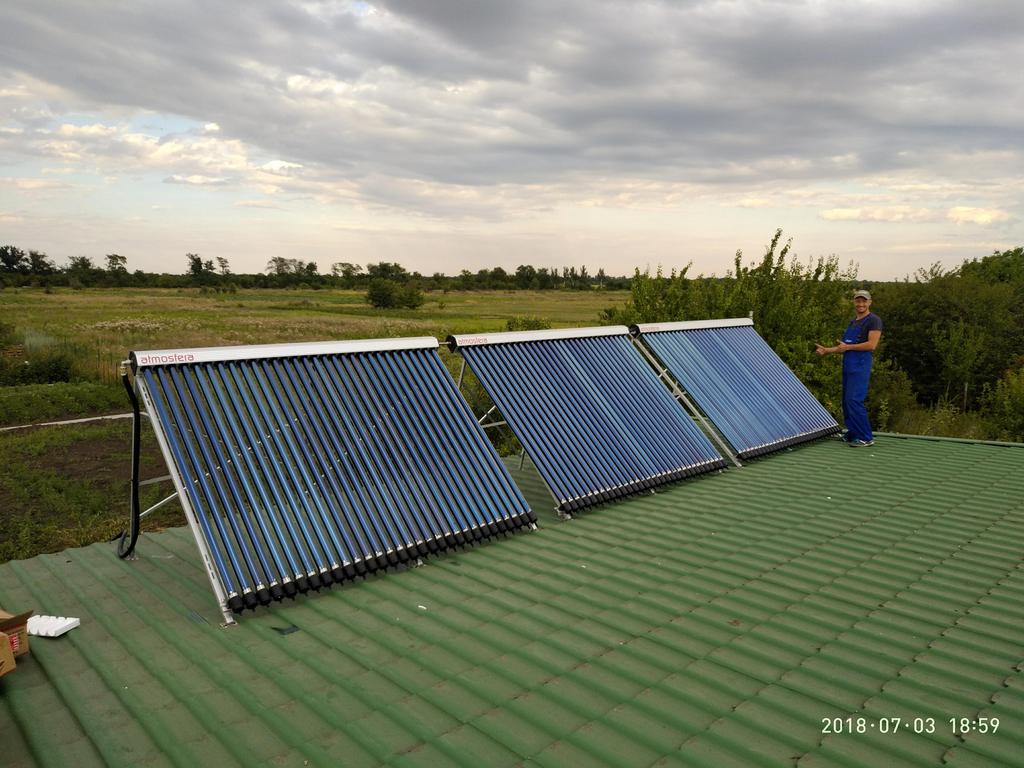

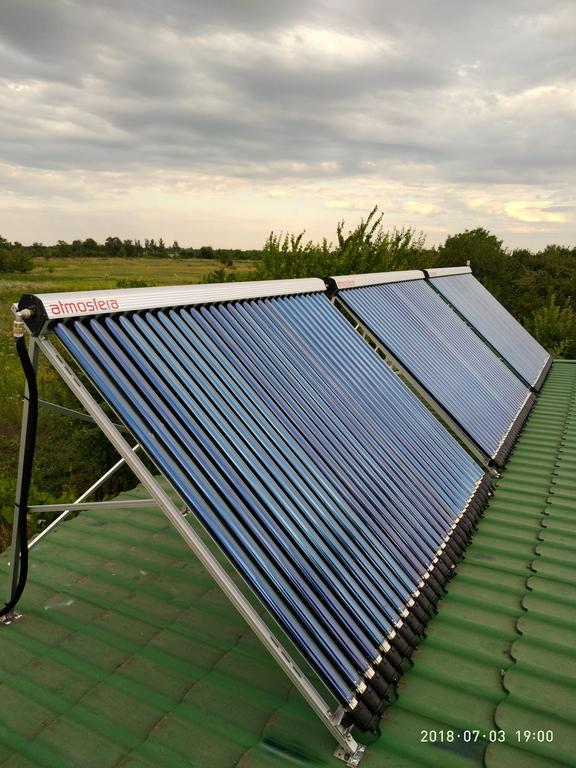

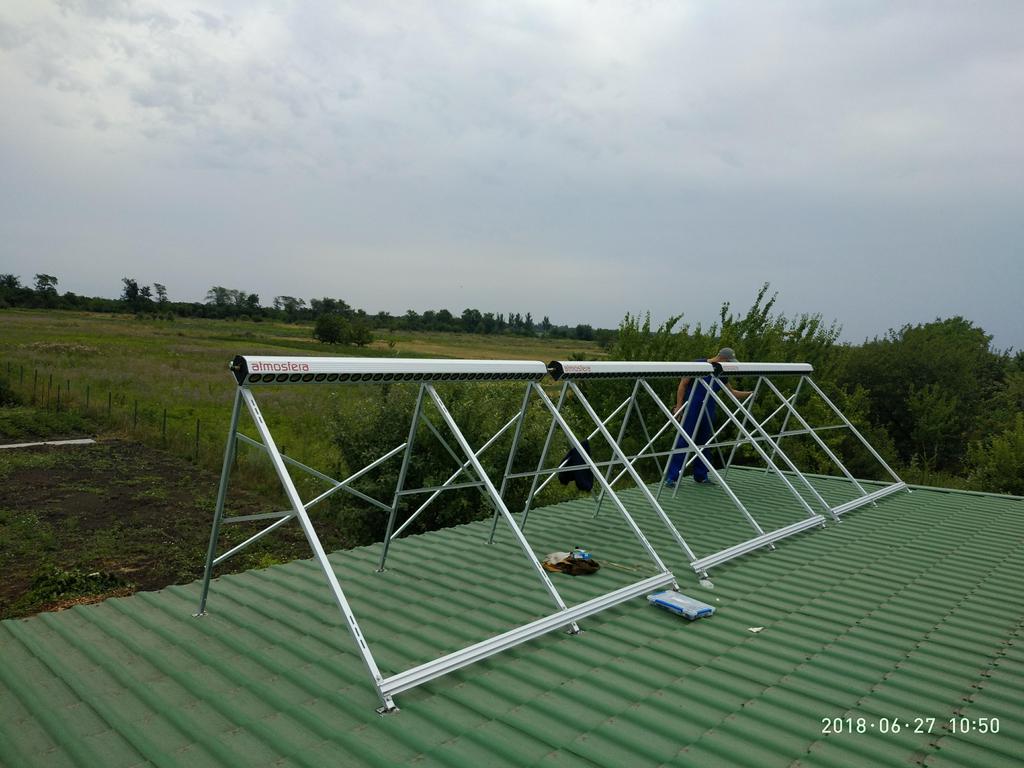

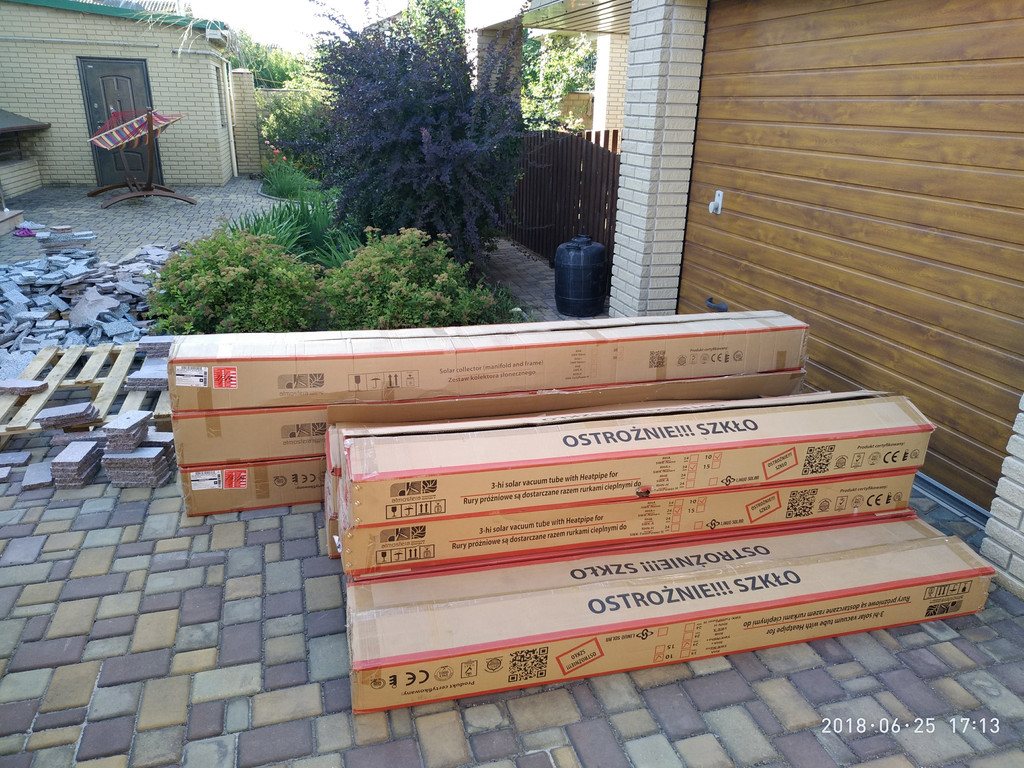

1. Cолнечный вакуумный коллектор АТМОСФЕРА Нано + 30 * 3 шт
2. Автоматический воздухоотводчик 3/8 M+ кран 3/8

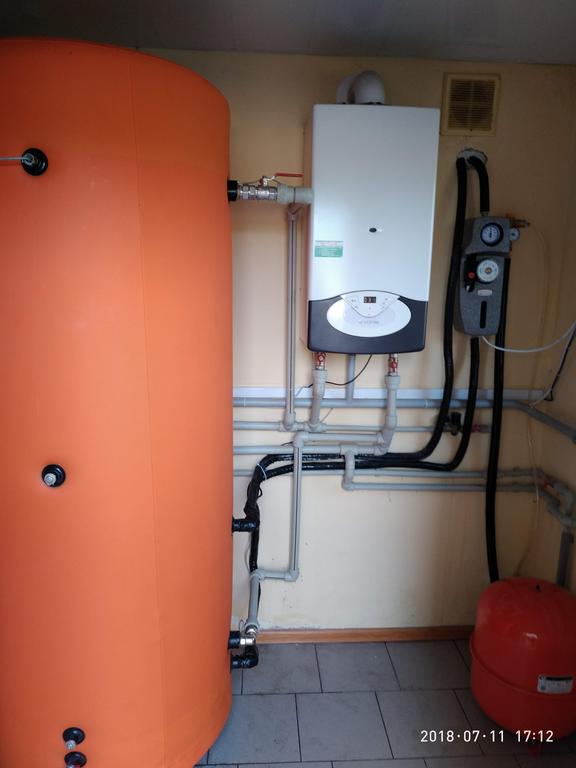

3. Насосная группа 1 линия 3/4", 2-12 l/min, Wilo ST25/7

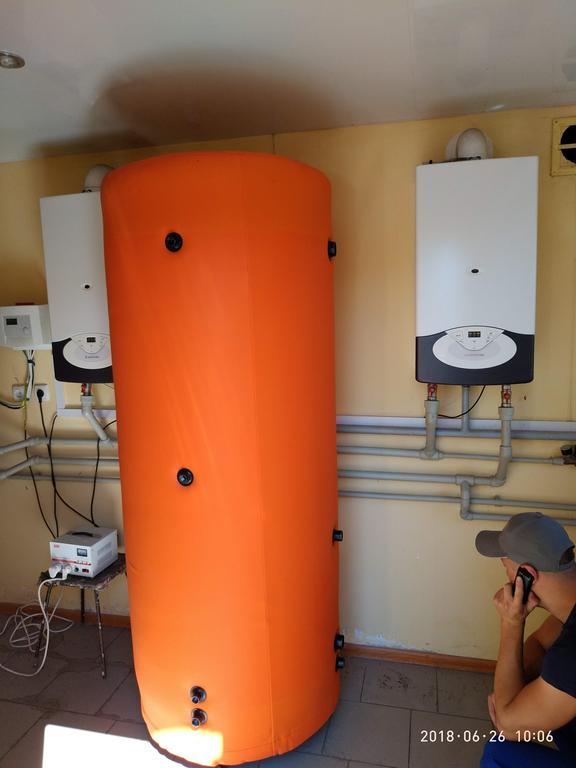

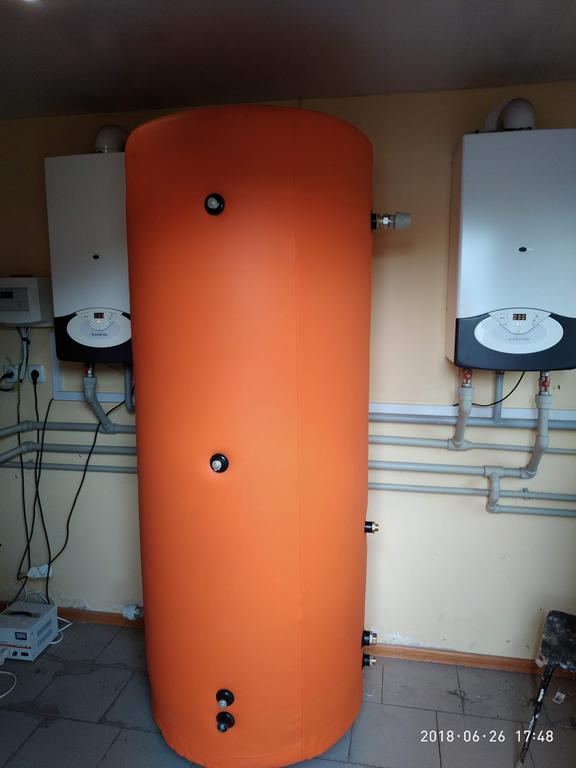

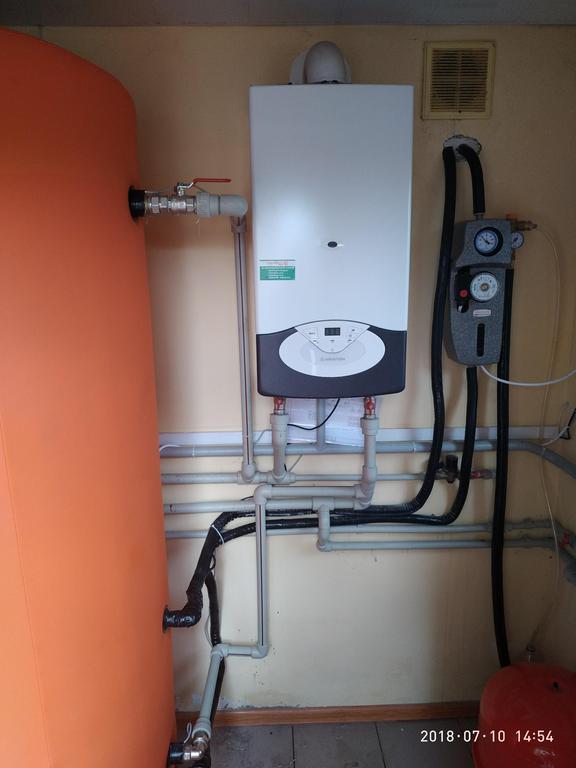

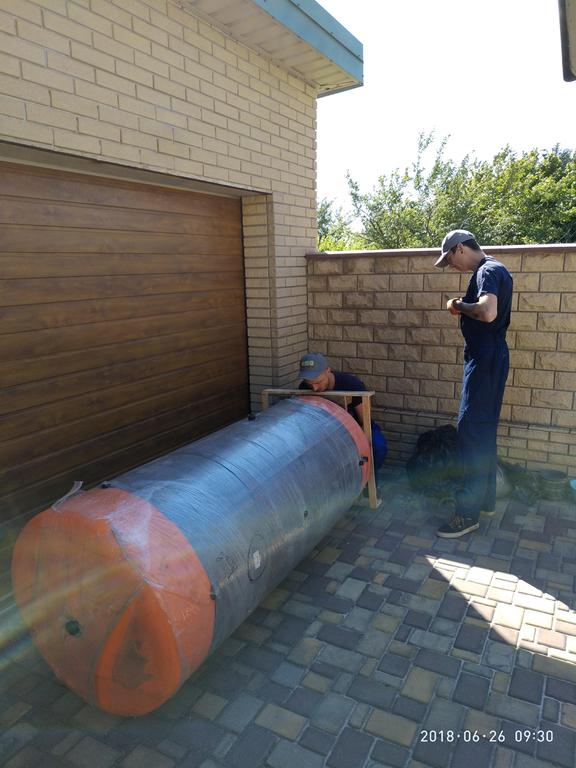

4. Бак накопительный АТМОСФЕРА (Украина) БН-НТ- 500 с нижним теплообменником (изол. 100)
5. Бак расширительный CP  50л 3/4" на ножках
6. Контроллер СВУ SR208C
7. Трубопровод NANOFLEX DN16
8. Муфта NANOFLEX DN16 *3/4
9. Соединитель NANOFLEX DN16 F-F 100mm (3/4'')

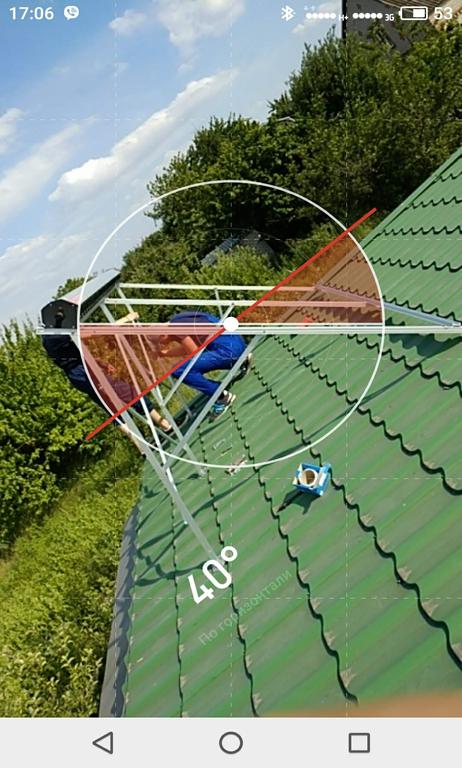

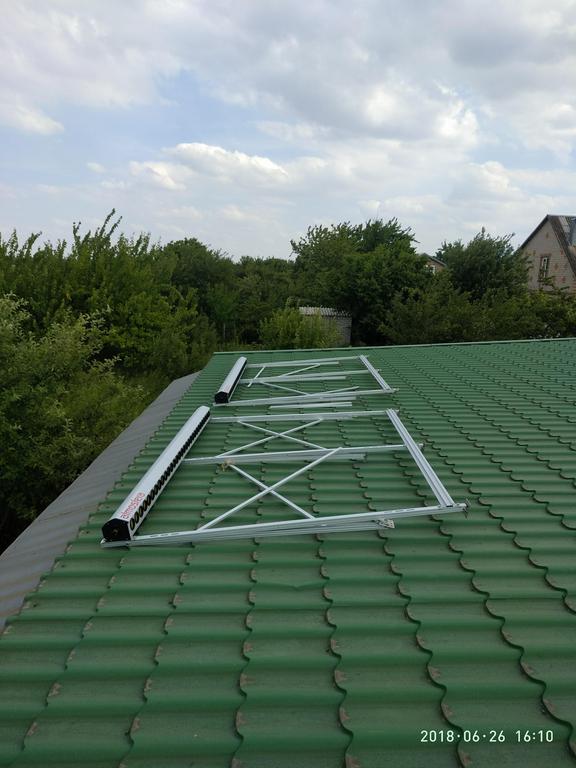

10. Крепления на плоскую крышу 58-1800-30 для СВК-А (ненастраеваемое) * 3 шт

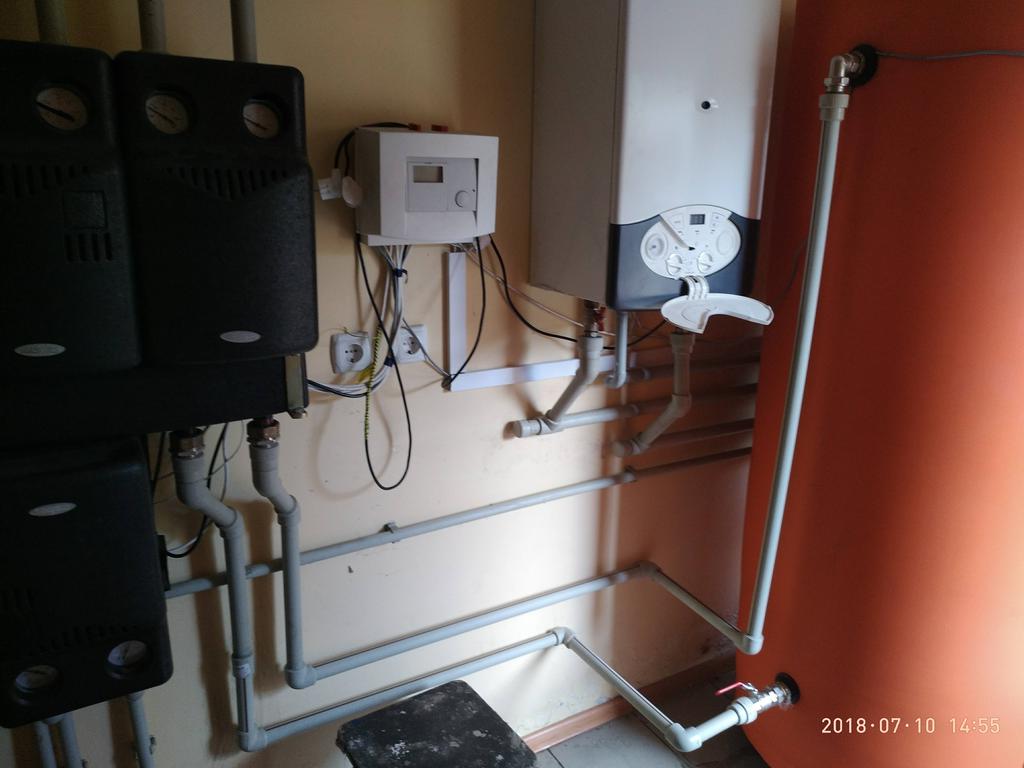

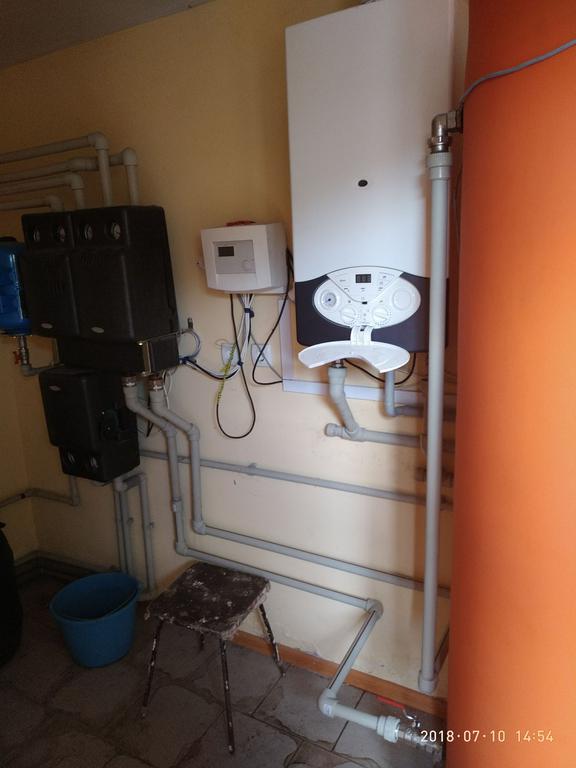

Система отопления (тёплый пол, радиаторы) и ГВС в частном доме управляется каскадным контроллером Kromschroder E8.5064 с внешним датчиком температуры. Данный контроллер имеет "на борту" различные схемы и программы работы в системах отопления и ГВС, перечислим их:

• Погодозависимое управление котлом с двухступенчатой горелкой, 2 приводами и 2 насосами смесительных контуров, насосом ГВС. Работа с каскадом котлов до 8 штук при подключении блоков LB0201RV1.
• Дополнительно: насос отопительного контура, насос рециркуляции ГВС и насос рециркуляции котла.
• Недельное программирование.
• Монтаж на переднюю панель, либо в шкаф/бокс по выбору.
• Возможно управление солнечным коллектором.
• Автоматическое конфигурирование через подключённые датчики.
• Управление котлами любых типов.
• Количество задействованных котлов контролируется с учётом длительности включения каждой ступени.
• Интегрированная шина данных для коммутации с другими регуляторами, например E8.1124.
• Встроенный оптический вход для PC, который может быть использован для мониторинга или задания параметров системы.
• Программное управление приготовлением ГВС через включение насоса.
• Дополнительный релейный выход, например, для насоса рециркуляции.
• Две независимые задаваемые температурные программы отопления с тремя временными периодами в сутки.
• Трёхканальные недельные часы с тремя временными периодами переключения в день для каждого канала.
• Четыре различных режима управления последовательностью включения котлов в каскаде.
• Защита насосов от блокировки.
• Выделение отдельного котла для приготовления ГВС.
• Встроенная функция теста релейных выходов, подключённых датчиков.
• Индикация ошибок.
• Телефонный переключатель.
• Возможность расширения до 15-ти контуров отопления.

Срок окупаемости проекта 3 года.  Срок службы 25+ лет. Энергосейв - солнечные инновации для дома и бизнеса.
